Патент на изобретение №2241083

(54) ДВОЙНОЙ ДВУХЦВЕТНЫЙ КУЛИРНЫЙ ТРИКОТАЖ И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ

(57) Реферат:

Изобретение относится к технологии трикотажного производства, в частности к кулирному трикотажу комбинированных переплетений, и может быть использовано в трикотажной промышленности для производства трикотажных изделий бытового назначения. Двойной двухцветный кулирный трикотаж состоит из петель, образованных двумя системами нитей, в котором на одной стороне петли образованы поочередно двумя системами нитей по рисунку, а на второй стороне петли образованы только первой системой нити. На том участке, где петли образованы на обеих сторонах первой системой нити, вторая система нити образует протяжки. На участке образования рисунка второй системой нити петли обеих сторон трикотажа соединяются между собой платинными дугами. Способ вязания упомянутого трикотажа осуществляют на двухфонтурных плосковязальных машинах с механизмом индивидуального отбора игл. Технический результат – улучшение формоустойчивости трикотажа. 2 н.п. ф-лы, 2 ил.

Изобретение относится к технологии трикотажного производства, в частности к кулирному трикотажу комбинированных переплетений, и может быть использовано в трикотажной промышленности для производства трикотажных изделий бытового назначения.

Известен двойной двухцветный кулирный трикотаж, состоящий из петель, образованных двумя системами нитей, в котором на одной стороне петли образованы поочередно двумя системами нитей по рисунку, а на второй стороне петли образованы только первой системой нити. На том участке, где петли образованы на обеих сторонах первой системой нити, вторая система нити образует протяжки, а на участке образования рисунка второй системой нити петли обеих сторон трикотажа не соединяются между собой платинными дугами. Для выработки такого переплетения используются два цикла петлеобразования, в каждом из которых прокладывается одна система нити [Шалов И.И., Далидович А.С., Кудрявин Л.А. “Технология трикотажа”, М., 1986 г. – 352 c.].

Способ вязания двойного двухцветного кулирного трикотажа, заключающийся в том, что две системы нити прокладываются на иглы двух игольниц последовательно на одном участке трикотажа, первую систему нити прокладывают на обе игольницы, а вторую систему нити на этом участке прокладывают между игольницами в виде протяжки; на другом участке вторую систему нити прокладывают по рисунку на одной игольнице, а первую систему нити прокладывают на другую игольницу, причем петли в этих местах не соединяются между собой.

Недостатком двойного двухцветного кулирного трикотажа является подвижность лицевого и изнаночного слоев, что ухудшает формоустойчивость переплетения.

Другим недостатком двойного двухцветного кулирного трикотажа является получение его за два цикла петлеобразования при прокладывании в каждом цикле одной системы нити.

Преимущества предлагаемого двойного двухцветного накладного кулирного трикотажа и способа его вязания заключается в возможности получения новых структур с лучшей формоустойчивостью переплетения за один цикл петлеобразования при прокладывании двух систем нитей, что дает возможность расширить ассортимент трикотажных полотен и повысить производительность выработки.

Предлагаемый двойной двухцветный кулирный трикотаж вырабатывается на двухфонтурных плосковязальных машинах с механизмом индивидуального отбора игл.

Двойной двухцветный кулирный трикотаж содержит петли, образованные двумя системами нитей, на одной стороне петли образованы двумя системами нитей по рисунку поочередно, а на второй стороне петли образованы только первой системой нити. На том участке, где петли образованны на обеих сторонах первой системой нити, вторая система нити образует протяжки, а на участке образования рисунка второй системой нити петли обеих сторон трикотажа соединяются между собой платинными дугами.

Способ вязания двойного двухцветного кулирного трикотажа, заключающийся в том, что две системы нити прокладываются на иглы двух игольниц. Одновременно на одном участке трикотажа первую систему нити прокладывают на обе игольницы, а вторую систему нити на этом участке прокладывают между игольницами в виде протяжки; на другом участке вторую систему нити прокладывают по рисунку на одной игольнице, а первую систему нити прокладывают на другую игольницу, причем за счет перекрещивания нитей петли в этих местах соединяются между собой платинными дугами.

Предложенное решение иллюстрируется фиг.1 и 2, на которых изображено: фиг.1 – общий вид структуры переплетения; фиг.2 – графическая запись переплетения.

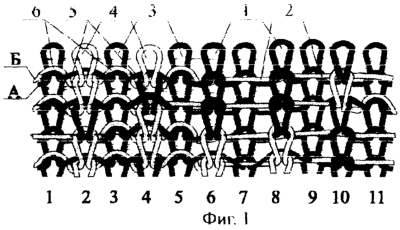

Двойной двухцветный кулирный трикотаж согласно изобретению (фиг.1) содержит петли 1, 2, 3, 4, образованные двумя системами нитей А и Б, на одной стороне петли 1 и 4 образованы поочередно двумя системами нитей А и Б по рисунку, а на второй стороне петли 3 образованы только первой системой нити А. На том участке, где петли 1 и 3 образованы на обеих сторонах первой системой нити А, вторая система нити Б образует протяжки 2, а на участке образования рисунка второй системой нити Б петли 4 и 3 обеих сторон трикотажа соединяются между собой платинными дугами 5 и 6.

Способ вязания двойного двухцветного кулирного трикотажа, заключающийся в том, что две системы нити прокладываются на иглы двух игольниц. Одновременно на одном участке трикотажа первую систему нити А прокладывают на обе игольницы, а вторую систему нити Б на этом участке прокладывают между игольницами в виде протяжки 2; на другом участке вторую систему нити Б прокладывают по рисунку на одной игольнице, а первую систему нити А прокладывают на другую игольницу, причем за счет перекрещивания нитей петли в этих местах соединяются между собой платинными дугами 5 и 6.

С целью увеличения производительности и повышения формоустойчивости переплетения предлагаемый двойной двухцветный кулирный трикотаж содержит петли 1, 2, 3, 4, образованные двумя системами нитей А и Б, на одной стороне петли 1 и 4 образованы поочередно двумя системами нитей А и Б по рисунку, а на второй стороне петли 3 образованы только первой системой нити А. На том участке, где петли 1 и 3 образованы на обеих сторонах первой системой нити А, вторая система нити Б образует протяжки 2, а на участке образования рисунка второй системой нити Б петли 4 и 3 обеих сторон трикотажа соединяются между собой платинными дугами 5 и 6.

Таким образом, предлагаемый двойной двухцветный кулирный трикотаж позволяет получать новые структуры с лучшей формоустойчивостью переплетения за один цикл петлеобразования при прокладывании двух систем нитей, что дает возможность расширить ассортимент трикотажных полотен и повысить производительность выработки.

Формула изобретения

1. Двойной двухцветный кулирный трикотаж, состоящий из петель, образованных двумя системами нитей, в котором на одной стороне петли образованы поочередно двумя системами нитей по рисунку, а на второй стороне петли образованы только первой системой нити на том участке, где петли образованы на обеих сторонах первой системой нити, вторая система нити образует протяжки, отличающийся тем, что на участке образования рисунка второй системой нити петли обеих сторон трикотажа соединяются между собой платинными дугами.

2. Способ вязания двойного двухцветного кулирного трикотажа, заключающийся в том, что две системы нити прокладываются на иглы двух игольниц, отличающийся тем, что одновременно на одном участке трикотажа первую систему нити прокладывают на обе игольницы, а вторую систему нити на этом участке прокладывают между игольницами в виде протяжки; на другом участке вторую систему нити прокладывают по рисунку на одной игольнице, а первую систему нити прокладывают на другую игольницу, причем за счет перекрещивания нитей петли в этих местах соединяются между собой платинными дугами.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.02.2006

Извещение опубликовано: 20.11.2007 БИ: 32/2007
