Патент на изобретение №2240885

(54) УСТРОЙСТВО ДЛЯ ОТБОРТОВКИ ОТВЕРСТИЙ НА ТРУБНЫХ ЗАГОТОВКАХ

(57) Реферат:

Изобретение относится к обработке металлов давлением и может быть использовано при получении отводов на трубах. Устройство для отбортовки отверстий на трубных заготовках содержит пуансон, соединенный со штоком силового цилиндра, и упоры для фиксации трубной заготовки и снабжено эластичным цилиндром, диаметр которого не более внутреннего диаметра обрабатываемой трубной заготовки. В эластичном цилиндре выполнено гнездо для установки пуансона. Соединение пуансона и штока выполнено сборно-разборным, например, резьбовым. В результате обеспечивается упрощение конструкции и повышение надежности устройства, а также расширение технологических возможностей. 1 ил.

Изобретение относится к обработке металла давлением и может быть использовано при получении отводов на трубах.

Известно устройство для отбортовки фланца в стенке трубной заготовки (В.М.Сапожников, Б.Н.Марьин, О.В.Попов и др. Интенсификация технологических процессоров формообразования деталей из труб. М.: Машиностроение, 1995, с.72, рис.3.14, с.73). Известное устройство содержит пуансон, включающий направляющую, формообразующую и калибрующую части, установленные на хвостовик, и упоры для фиксации трубной заготовки. Хвостовик выполнен в виде троса из коррозионно-стойкой стали и помещен в медный экран. Недостатком известного устройства является сложность его конструкции.

Наиболее близким к предлагаемому устройству по технической сущности и достигаемому результату является устройство для отбортовки отверстий на трубах (патент RU №825232, МПК B 21 D 19/00, 1981 г.). Устройство включает пуансон, выполненный из отдельных секторов, установленных на штоке силового цилиндра с возможностью перемещения вдоль и вокруг его оси, и упоры для фиксации трубной заготовки. Существенным недостатком данного устройства является сложная конструкция пуансона, выполненного из отдельных секторов, а также сложность установки и крепления ее к штоку внутри трубной заготовки, особенно на трубах малого диаметра и большой кривизны.

Задачей изобретения является упрощение конструкции и повышение надежности устройства для отбортовки отверстий на трубных заготовках, а также расширение технологических возможностей за счет обеспечения возможности применения предлагаемого устройства для отбортовки отверстий на трубных заготовках большой кривизны и малых диаметров.

Предлагаемое устройство содержит пуансон, соединенный со штоком силового цилиндра, упоры для фиксации трубной заготовки. В отличие от прототипа установка содержит эластичный цилиндр, диаметр которого не более внутреннего диаметра обрабатываемой трубной заготовки. В эластичном цилиндре выполнено гнездо для установки пуансона. Соединение пуансона и штока выполнено сборно-разборным, например, резьбовым, что создает удобство использования устройства в эксплуатации. Данное устройство проще по конструкции по сравнению с прототипом, более надежно, так как пуансон выполнен цельным.

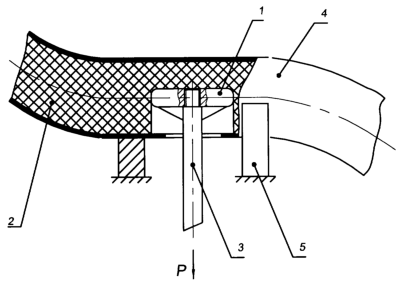

Изобретение поясняется чертежом, где изображен общий вид устройства для отбортовки отверстий на трубных заготовках.

Предлагаемое устройство содержит пуансон 1, в центре которого расположена втулка с резьбой, эластичный цилиндр 2 с гнездом для установки пуансона, шток 3 с резьбой на конце. Трубная заготовка 4 установлена на упоры 5.

Устройство работает следующим образом. Пуансон 1 помещают в гнездо эластичного цилиндра 2, выполненного, например, из резины или полиуретана. Затем на поверхность эластичного цилиндра наносят смазку, например, марки НК 50 ТУ 38.101.12.19-95. Эластичный цилиндр с пуансоном вставляют внутрь трубной заготовки 4, совмещая соосно пуансон с выполненным в месте отбортовки отверстием в стенке трубной заготовки. Трубную заготовку 4 устанавливают на упоры 5. Затем пуансон 1 соединяют со штоком 3 силового цилиндра, например, посредством резьбового соединения. С помощью силового цилиндра (не показан) шток 3 с прикрепленным к нему пуансоном 1 вытягивают из трубной заготовки 4. В процессе вытягивания штока силового цилиндра происходит отбортовка отверстия по пуансону.

Использование изобретения обеспечивает расширение технологических возможностей. Предлагаемое устройство применимо для отбортовки отверстий на трубных заготовках большой кривизны и малых диаметров.

Формула изобретения

Устройство для отбортовки отверстий на трубных заготовках, содержащее пуансон, соединенный со штоком силового цилиндра, и упоры для фиксации трубной заготовки, отличающееся тем, что оно снабжено эластичным цилиндром, диаметр которого не более внутреннего диаметра обрабатываемой трубной заготовки, в эластичном цилиндре выполнено гнездо для установки пуансона, соединение пуансона и штока выполнено сборно-разборным, например, резьбовым.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.01.2007

Извещение опубликовано: 20.02.2008 БИ: 05/2008
