Патент на изобретение №2240870
|
||||||||||||||||||||||||||
(54) ГИДРОИМПУЛЬСАТОР
(57) Реферат:
Изобретение относится к оборудованию лесной и деревообрабатывающей промышленности, в частности к устройству для гидравлической очистки пневой древесины от грунта, удаления коры, гнили и мелкой корневой системы. Задача изобретения – повышение эффективности работы гидроимпульсатора. Для этого гидроимпульсатор содержит корпус с патрубком подачи жидкости и ряд выпускных насадок. В корпусе устанавливается пластина с выполненными в ней отверстиями. С одной стороны пластины в корпусе гидроимпульсатора устанавливается эксцентрик на подшипниках и приводится в движение от гидромотора, а с другой – пластинчатая пружина, постоянно прижимающая пластину к эксцентрику. Техническим результатом изобретения является повышение надежности работы гидроимпульсатора, его долговечности, упрощение конструкции и уменьшение габаритных размеров и массы устройства. 2 ил.
Изобретение относится к оборудованию лесной и деревообрабатывающей промышленности, в частности к устройству для гидравлической очистки пневой древесины от грунта, удаления коры, гнили и мелкой корневой системы. Известен гидроимпульсатор, содержащий цилиндрический корпус с насадками, установленный в нем приводной вал, закрепленный на валу механизм для поочередного перекрывания отверстий насадок [1]. Наиболее близок к предлагаемому по технической сущности и достигаемому эффекту является гидроимпульсатор, содержащий корпус с насадками и приводной вал с кулачками, установленными в одной плоскости, а отсекатели выполнены в виде пластин, каждая из которых сопряжена с торцевой поверхностью одной из выпускных насадок боковой плоскостью, выполненной с заостренной под углом 45 градусов торцевой кромкой [2]. Недостаток данного устройства заключается в том, что в нем используется довольно сложная конструкция плоского отсекателя, особенно в верхней части, которая соприкасается с кулачковым валом. Кроме того, плоский отсекатель перекрывает отверстие насадка заостренной торцевой кромкой, выполненной под углом 45 градусов, что приводит к быстрому износу боковой поверхности насадка, снижению герметичности перекрытия отверстия и, как следствие, снижению эффективной работы гидрой м пульсатора. Цель изобретения – повышение эффективности работы гидроимпульсатора. Поставленная цель достигается тем, что, в корпусе гидроимпульсатора устанавливается пластина с выполненными в ней отверстиями, причем количество и расстояние между отверстиями совпадает с количеством и расстоянием между насадками. Поверхность пластины скользит по боковой поверхности насадок. На фиг.1 изображен гидроимпульсатор; на фиг.2 – разрез А-А. Гидроимпульсатор содержит корпус 1 с патрубком 2 подачи жидкости и ряд выпускных насадок 3. В корпусе устанавливается пластина 4 с выполненными в ней отверстиями 5. С одной стороны пластины в корпусе гидроимпульсатора устанавливается эксцентрик 6 на подшипниках 7 и приводится в движение от гидромотора 8, а с другой – пластинчатая пружина 9, постоянно прижимающая пластину 4 к эксцентрику 6. Гидроимпульсатор работает следующим образом. Рабочая жидкость подается в корпус 1 через патрубок 2 и выходит в виде струи из отверстия 11 насадок 3. При вращении эксцентрика 6 посредством гидромотора 8 происходит смещение пластины 4 в сторону крышки гидроимпульсатора 10, при этом пружина 9 сжимается. При совпадении отверстий 5 пластины с отверстиями 11 насадок 3 происходит формирование импульсной гидравлической струи. Частота и форма импульса зависит от профиля и частоты вращения эксцентрика 6. При дальнейшем вращении эксцентрика пластина под действием пружины 9 возвращается в первоначальное положение, при этом происходит закрытие отверстий насадок и отсечка струи жидкости. За счет плотного прилегания пластин 4 к боковым поверхностям насадок 3 обеспечивается высокая герметичность при отсекании струи жидкости. Такая конструкция гидроимпульсатора повышает надежность его работы, долговечность, а также упрощает конструкцию, габаритные размеры и массу устройства. Источники информации 1. Авторское свидетельство СССР № 1047523, кл. B 05 B 1/08. 2. Авторское свидетельство СССР № 1214223, кл. B 05 B 1/08, 1984 г. (прототип).
Формула изобретения
Гидроимпульсатор, включающий корпус с патрубком подачи жидкости и рядом выпускных насадок, отличающийся тем, что в корпусе с насадками установлена пластина с отверстиями, прилегающая с одной стороны к эксцентрику, а с другой – к пластинчатой пружине.

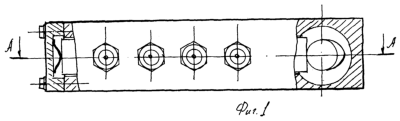

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 04.02.2005
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||
